Erros Comuns na Especificação de Calhas Metálicas: Guia de Prevenção para Construtoras e Estruturistas

Para engenheiros, calculistas e gestores de suprimentos, o sistema de drenagem pluvial é um elemento crítico de estanqueidade, segurança estrutural e conformidade normativa, além de detalhe estético na obra. Erros na especificação de calhas metálicas em galpões industriais, edifícios comerciais e obras corporativas geram retrabalho, sinistros por infiltração e prejuízos operacionais severos.

Este guia técnico aborda as principais falhas de dimensionamento e especificação, alinhado às diretrizes da ABNT NBR 10844 (Instalações prediais de águas pluviais), detalhando como evitá-las para garantir a integridade do seu projeto e o cumprimento dos cronogramas de obra.

Quais são os 3 erros mais graves na especificação de calhas industriais?

Se você está buscando uma resposta direta para o seu projeto, os erros mais críticos cometidos por construtoras e engenheiros estruturais são:

  1. Subdimensionamento da Vazão Pluvial: Ignorar o período de retorno e a intensidade pluviométrica local no cálculo da área de captação, resultando em transbordamentos internos.

  2. Incompatibilidade Galvânica de Materiais: Especificar fixadores ou coberturas de metais diferentes sem isolamento, gerando corrosão galvânica acelerada e perda da garantia estrutural.

  3. Desconsideração da Dilatação Térmica: Projetar calhas extensas em peça única sem juntas de dilatação, o que causa deformação, rompimento de soldas e falhas nos pontos de fixação.

1. Subdimensionamento Técnico e Desrespeito à NBR 10844

O erro mais frequente em coberturas de grande porte é dimensionar calhas com base no “padrão de mercado” ou na intuição, ignorando as variáveis da fórmula de vazão do método racional.

Como evitar:

O cálculo da área de captação e da calha deve seguir rigorosamente a NBR 10844. Para obras industriais e comerciais, o Período de Retorno adotado para o cálculo da intensidade pluviométrica deve ser de no mínimo 25 anos (ou 50 anos em locais onde o transbordamento não possa ser tolerado sob nenhuma hipótese).

  • Cálculo da Área de Contribuição: Deve considerar a projeção horizontal do telhado somada à metade da área de paredes verticais que possam interceptar a chuva e direcioná-la para a cobertura.

  • Capacidade de Vazão: A seção transversal da calha e a inclinação longitudinal (mínimo de 0,5%) devem garantir o escoamento sem que o nível da água atinja a borda livre (freeboard).

2. Incompatibilidade de Materiais e Corrosão Galvânica

Unir uma calha de aço galvanizado a uma cobertura com parafusos de aço inoxidável inadequados, ou posicionar calhas de alumínio em contato direto com estruturas de aço carbono sem isolamento, aciona um processo de pilha galvânica. O metal menos nobre sofrerá corrosão acelerada, reduzindo drasticamente a vida útil do sistema de vedação.

Como evitar:

  • Especificação Homogênea: Utilize calhas, rufos, telhas e acessórios fabricados com materiais compatíveis, como o Galvalume (revestimento de liga Al-Zn), que oferece resistência à corrosão até quatro vezes superior ao aço galvanizado comum em ambientes industriais e marítimos.

  • Parceria com Fabricantes Consolidados: Certifique-se de que a matéria-prima possui procedência certificada. A Calhaforte, por exemplo, mantém parceria estratégica com a CSN (Companhia Siderúrgica Nacional), garantindo uniformidade metalúrgica e rastreabilidade técnica aos lotes fornecidos para grandes construtoras.

3. Ignorar a Dilatação Térmica dos Perfilados Metálicos

O aço e o alumínio sofrem variações dimensionais significativas devido à amplitude térmica diária e sazonal. Especificar calhas industriais com comprimentos lineares superiores a 15 metros sem juntas de dilatação adequadas compromete a estrutura de fixação.

Como evitar:

  • Inserção de Juntas de Dilatação: Preveja juntas estanques com elastômeros de alta performance ou seções telescópicas a cada 12 ou 15 metros de calha linear.

  • Fixação Flutuante: Utilize suportes que permitam a movimentação longitudinal da calha, evitando o cisalhamento de rebites, parafusos e o rompimento de vedações com PU.

Especificação de Materiais para Drenagem e Vedação

  • Calhas e Rufos sob Medida

  1. Principais Aplicações em Obras PJ: Coberturas industriais, transições de galpões e platibandas.

  2. Vantagens Estruturais: Compatibilidade exata com o projeto arquitetônico; redução de emendas no canteiro.

  3. Indicado para: Construtoras focadas em lead time curto e zero retrabalho.

  • Telhas Termoacústicas

  1. Principais Aplicações em Obras PJ: Coberturas de galpões logísticos e edifícios comerciais.

  2. Vantagens Estruturais: Excelente desempenho térmico/acústico; leveza e menor sobrecarga na estrutura.

  3. Indicado para: Projetos com exigência de eficiência energética e conforto técnico.

  • Grelhas de Piso (GrelhaForte)

  1. Principais Aplicações em Obras PJ: Escoamento de áreas técnicas, pátios de manobra e indústrias.

  2. Vantagens Estruturais: Alta capacidade de carga, durabilidade e resistência ao tráfego pesado.

  3. Indicado para: Engenharia de infraestrutura e pisos industriais.

  • Tapumes Metálicos Modulares

  1. Principais Aplicações em Obras PJ: Fechamento perimetral e isolamento de canteiros de obra.

  2. Vantagens Estruturais: Sistema prático, modular, reutilizável e com alta proteção visual.

  3. Indicado para: Incorporadoras que buscam organização, segurança e padrão estético de obra.

Integração de Engenharia: A Importância do Memorial Descritivo

Para os responsáveis pelo setor de Suprimentos e Engenharia de Planejamento, o maior gargalo em sistemas de cobertura é o desalinhamento entre o projetista e o fornecedor de perfilados. A falta de memorial descritivo padronizado abre margem para a compra de materiais com espessuras inferiores às exigidas pela carga de vento e vazão pluvial.

Recomendação Prática para Construtoras: Envolva o departamento técnico do fabricante de perfilados ainda na fase de detalhamento executivo. Isso permite a modulação exata das calhas e rufos sob medida, mitigando desperdícios por recortes no canteiro de obras e garantindo o cumprimento exato do cronograma logístico (just-in-time).

Nota técnica: A Calhaforte atua estritamente como fabricante e fornecedora industrial de soluções metálicas para o mercado B2B, fornecendo suporte técnico, memória de cálculo de materiais e orçamentos em até 24h para construtoras, sem prestação de serviços de instalação em campo.

Perguntas Frequentes sobre Especificação de Calhas (FAQ)

Qual a inclinação mínima de uma calha metálica industrial segundo a ABNT?

De acordo com a norma NBR 10844, a inclinação longitudinal de calhas de beiral ou de platibanda deve ser uniforme e ter um valor mínimo de 0,5% (5 mm por metro linear) para garantir o escoamento eficiente das águas pluviais em direção aos condutores verticais.

Como calcular o diâmetro dos condutores verticais de uma calha?

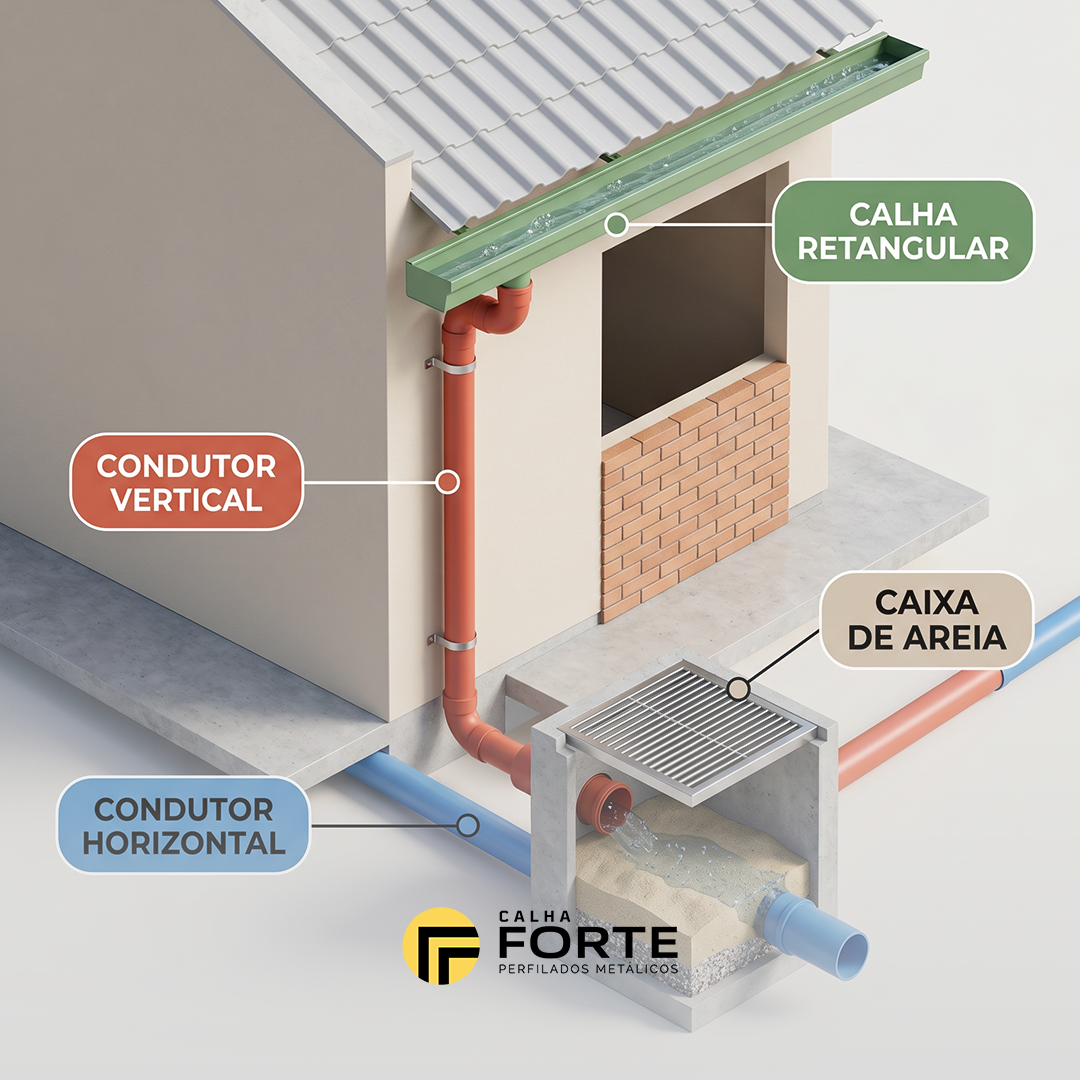

O dimensionamento dos condutores verticais baseia-se na vazão de projeto calculada pelo método racional e na altura da lâmina d’água na calha. Utiliza-se a tabela de capacidade de escoamento de tubulações sob regime de escoamento livre descrita na NBR 10844, correlacionando o diâmetro nominal com o volume em litros por minuto (L/min).

Qual a diferença entre calha galvanizada e calha em Galvalume?

A calha galvanizada recebe um revestimento composto majoritariamente por Zinco. Já a calha em Galvalume é revestida por uma liga de 55% Alumínio, 43,4% Zinco e 1,6% Silício. O Galvalume combina a proteção galvânica do zinco com a resistência por barreira do alumínio, oferecendo uma durabilidade muito superior, ideal para atmosferas industriais agressivas.

Por que especificar calhas sob medida em vez de calhas padrão em obras comerciais?

As calhas sob medida eliminam a necessidade de adaptações, cortes e excesso de emendas soldadas ou rebitadas no canteiro de obras. Elas reduzem o risco de vazamentos futuros nos pontos de união, otimizam a mão de obra de montagem e garantem que as dimensões atendam com precisão matemática à vazão calculada para a cobertura específica do empreendimento.

Proteja Seu Projeto com Especialistas

Evite falhas de dimensionamento e garanta a total conformidade com a NBR 10844 em seu projeto. Se você é responsável por suprimentos, engenharia ou cálculo estrutural em uma construtora, conte com a experiência técnica de quem é referência no mercado. Entre em contato com a equipe comercial da Calhaforte para enviar suas plantas e solicitar um orçamento técnico completo em até 24 horas.
